Brawa 2212 Beleuchtungsplatine Personenwagen

Betriebsanleitung

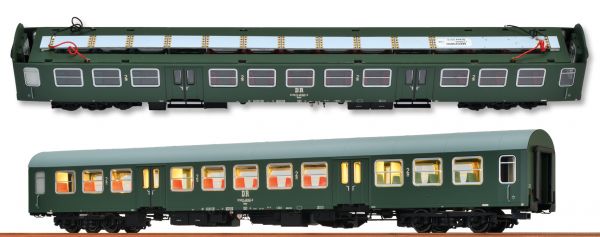

LED-Beleuchtungsplatine, warmweiß, längenvariabel, Artikel-Nr. 2212
 Die Leiterplatte kann an den geritzten Stellen gekürzt werden und damit der Einbaulänge des Personenwagens
angepasst werden. Die kleinste Einbaulänge ist 62 mm. Bitte verwenden Sie ein geeignetes Werkzeug zum
Trennen (z. B. Laubsäge).
 An jedem Ende der Leiterplatte stehen immer die gleichen Anschlüsse zur Verfügung, auch nach dem Kürzen
der Leiterplatte.
 Sie können eine Wagenschlussbeleuchtung mit LEDs an die Leiterplatte anlöten. Bitte beachten Sie, dass diese
Wagenschlussbeleuchtung über einen eigenen Vorwiderstand für die LED verfügen muss. Von der Leiterplatte wird
an jedem Ende eine 5V-Spannung abgegeben. Der Vorwiderstand ist abhängig von den verwendeten LEDs und sollte
mindestens 1,5k Ohm betragen.
 Bei Bedarf können Sie einen Elektrolytkondensator nachrüsten, wenn die Beleuchtung im Betrieb durch unzureichenden
Gleiskontakt flackern sollte. Für die komplette Leiterplatte ist ein Wert von 220μF optimal. Für Wechselstrombahner
(Märklin) ist eine Spannungsfestigkeit von 50 V erforderlich, für alle anderen Anwendungen genügt 35 V (Achtung:
Polarität des Kondensators beachten! Immer Pluspol vom Kondensator an Plus der Leiterplatte anschließen.)
 Wenn die Leiterplatte digital gesteuert werden soll, müssen die 3 Null-Ohm-Widerstände entfernt und
der Decoder entsprechend der Anleitung angelötet werden.
 Bitte programmieren Sie den Decoder für die Beleuchtung vor dem Einbau in die Leiterplatte immer
dann, wenn bereits ein Speicherkondensator zur Pufferung vom Licht nachgerüstet wurde, da durch den
Kondensator eine Programmierung bzw. Antwort vom Decoder nicht immer gewährleistet ist.
 Wenn ein Decoder (mit Verbindung vom Kondensator zu V+ zum Decoder) und ein Speicherkondensator
eingebaut sind, dauert es im analogen AC-Betrieb einige Sekunden, bis ein Fahrtrichtungswechsel wieder
möglich ist (Kondensator muss sich erst entladen).
 Empfehlung: Funktionsdecoder BFD-01 (Best.-Nr. 99823)
